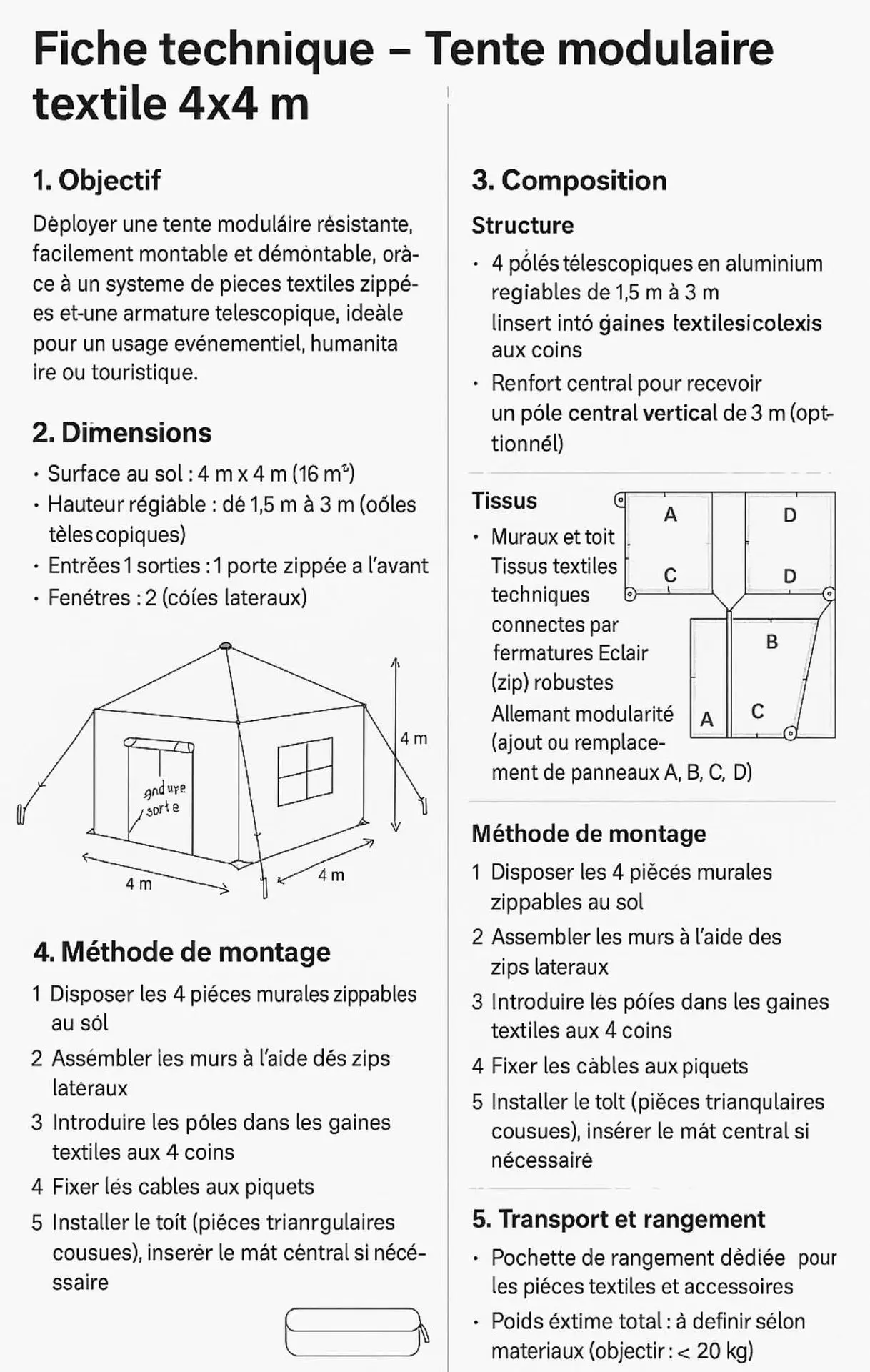

Fiche technique – Tente modulaire textile 4x4 m




1. Objectif

Déployer une tente modulaire résistante, facilement montable et démontable, grâce à un système de pièces textiles zippées et une armature télescopique. Idéale pour un usage événementiel, humanitaire ou touristique.

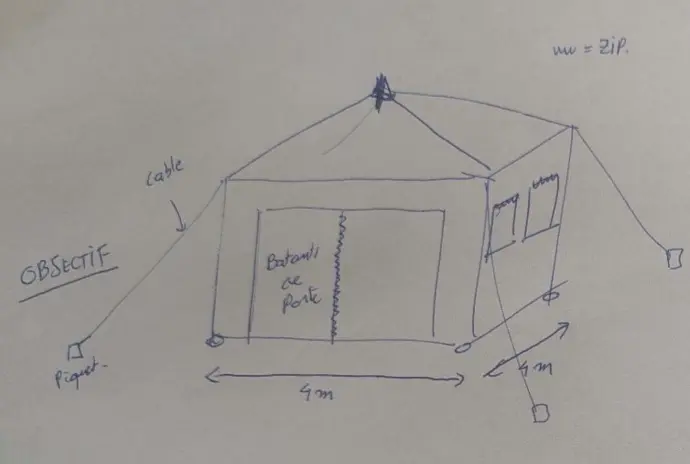

[Illustration d’une tente 4 m x 4 m avec entrée, piquets, câbles, fenêtres, etc.]

  • Câble
  • Piquet
  • Bâtonnet de porte
  • entrée / sortie

2. Dimensions

  • Surface au sol : 4 m x 4 m (16 m²)
  • Hauteur réglable : de 1,5 m à 3 m (pôles télescopiques)
  • Entrées / sorties : 1 porte zippée à l’avant
  • Fenêtres : 2 (côtés latéraux)


D.

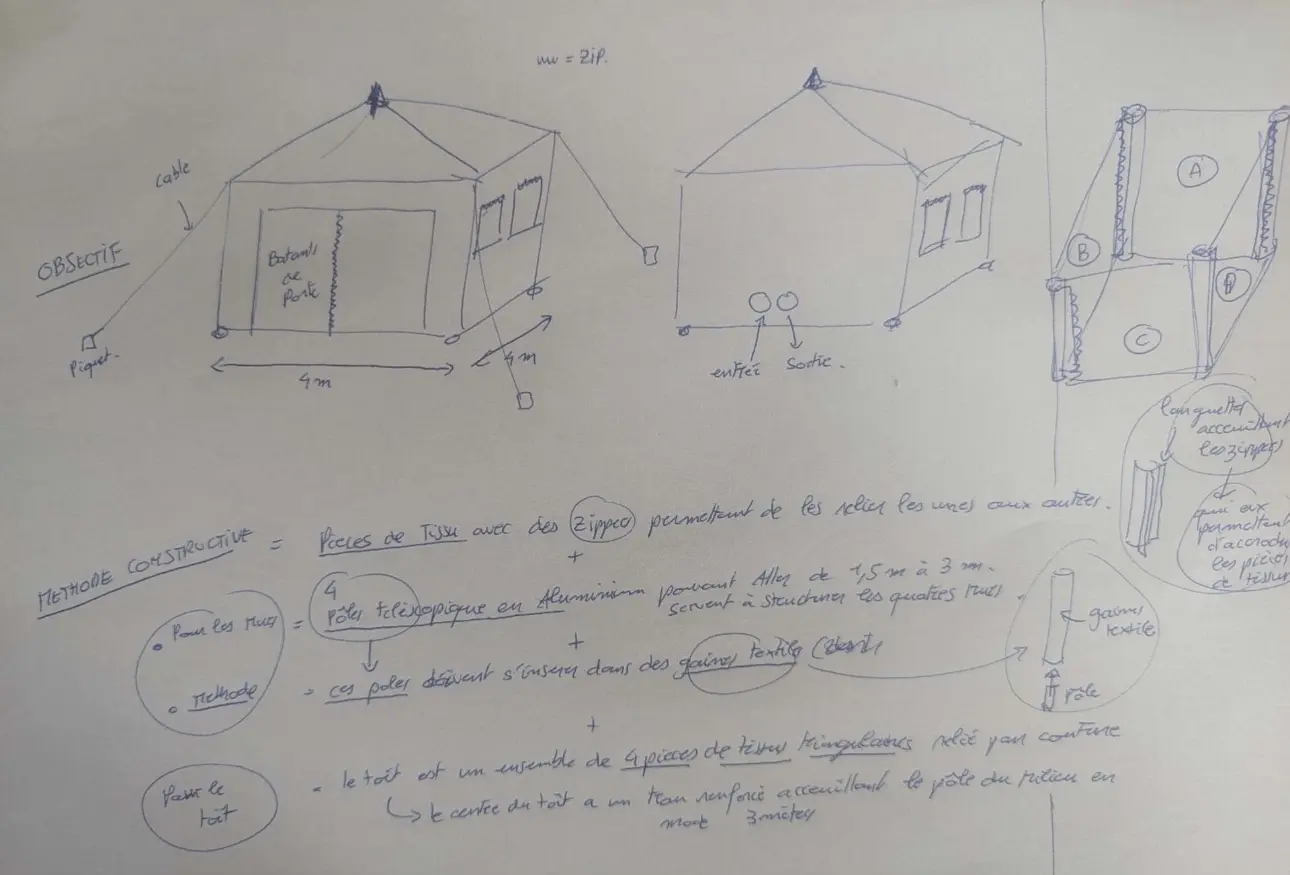

3- MÉTHODE CONSTRUCTIVE des murs

  • Pièces de tissu avec des zips (fermetures Éclair) permettant de les relier les unes aux autres

+

  • 4 pôles télescopiques en aluminium étendue à 2,5  servant à structurer les quatre coins
    • Ces pôles doivent s’insérer dans des gaines textiles cousues (côtés)
  • 1 pôle permettant de "tenir" la base supérieur du toit
    • Ce pole lieu est de 3 mètres

+

  • Gaine textile

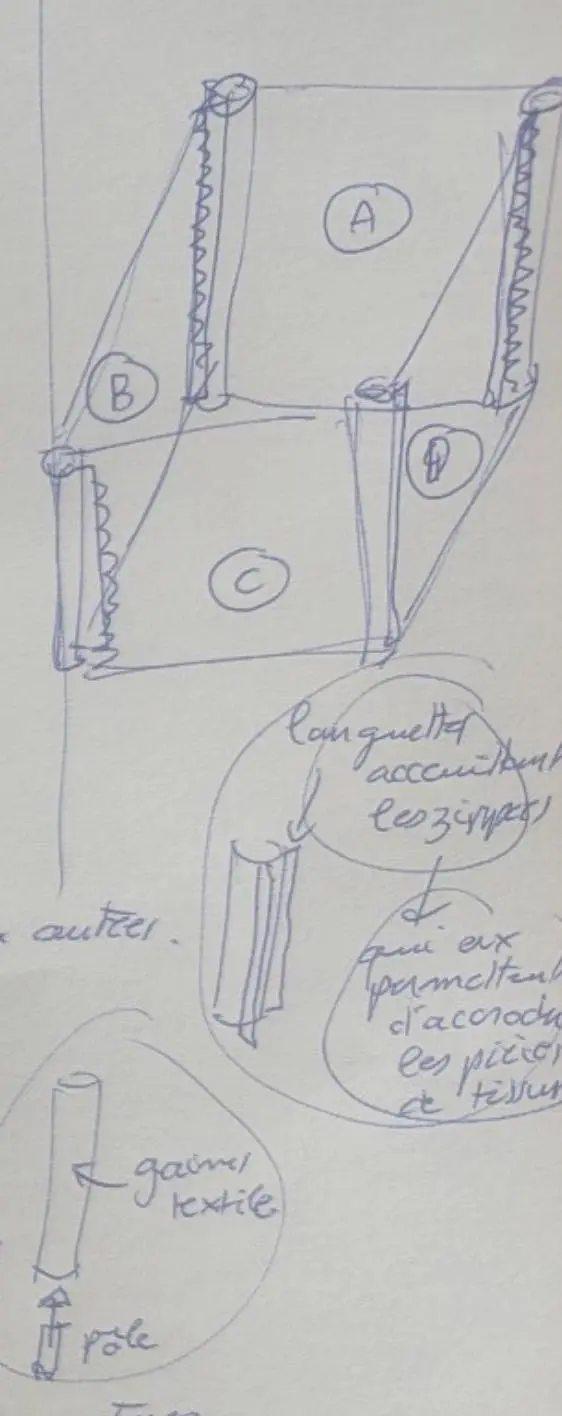

    • gaines texile ( Tube )  permettant d'accueillir les pôles
    • Chaque gaine  possède également une languette à 90° permettant d'accueillir un ZIPP ( ce dernier permet d'accrocher l'autre pant de mur )

donc

Composition

3.1 Structure

  • Pôles :
    • 4 pôles télescopiques en aluminium
    • Réglables de 1,5 m à 3 m
    • S'insèrent dans des gaines textiles cousues verticalement aux coins
  • Toit :
    • Composé de 4 pièces triangulaires cousues
    • Renfort central pour recevoir un pôle central vertical de 3 m (optionnel)

3.2 Tissus

  • Muraux et toits :
    • Tissus textiles techniques
    • Connectés par fermetures Éclair (zip) robustes
    • Permettent une modularité (ajout ou remplacement de panneaux A, B, C, D)

3.3 Système de fixation

  • Câbles de tension
  • Piquets d’ancrage
  • Bâtonnet rigide pour maintenir la porte ouverte




D.

Partie arrière de la tente

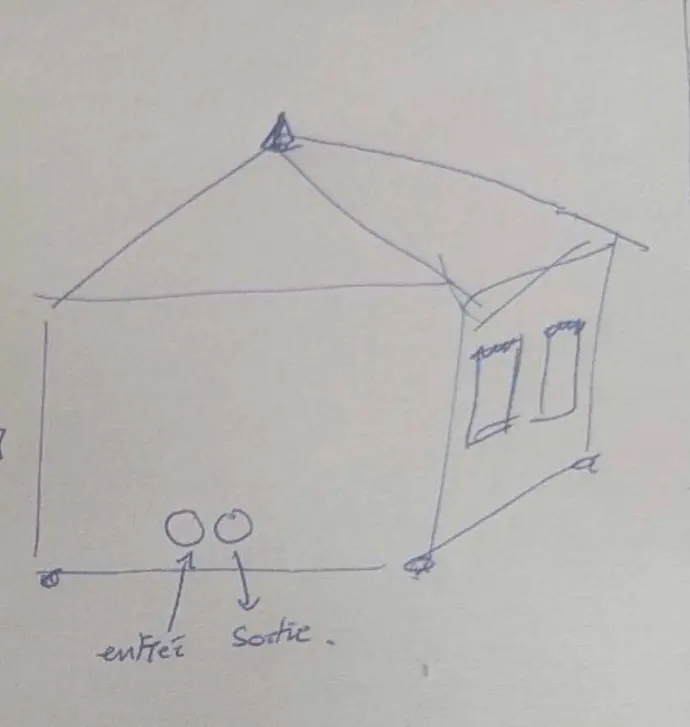

  • La partie arrière d'un des 4 murs possèdent 2 trous vers le bas
  • L'un permet l'entrée d'air
  • L'autre la sortie
  • Provenant d'un système de climatisation sur batterie (alimentée elle par un système d'onduleurs solaire )

La documentation technique se trouvant

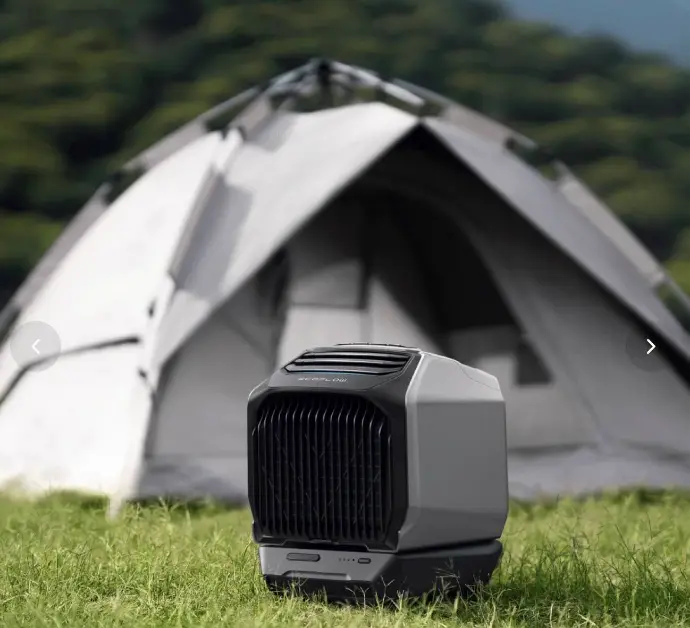

https://fr.ecoflow.com/products/wave-2-portable-air-conditioner

D.

4. Méthode de montage

  1. Disposer les 4 pièces murales zippables au sol
  2. Assembler les murs à l’aide des zips latéraux
  3. Introduire les pôles dans les gaines textiles aux 4 coins
  4. Fixer les câbles aux piquets
  5. Installer le toit (pièces triangulaires cousues), insérer le mât central si nécessaire

5. Transport et rangement

  • Pochette de rangement dédiée pour les pièces textiles et accessoires
  • Poids estimé total : à définir selon matériaux (objectif : < 20 kg)

ANNEXE : juste pour info > GENERATION PAR GPT de visuel
